QDQ421F燃气气动紧急切断阀概述：

燃气气动紧急切断阀是一种安全保护阀，安装在液化石油气（燃气），液相与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭，以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使气源卸压，或高温≥75%%p5C%%D时易熔合金熔化，而气缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制，关闭迅速，开启灵活。是替代进口的理想选择。

QDQ421F燃气气动紧急切断阀电控的工作原理:

本阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。

1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭。

2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭。

QDQ421F燃气气动紧急切断阀主要零件材料：

零件名称

材 料

阀体阀盖

碳素钢

气缸， 活塞

球墨铸铁

密封圈， O型圈

聚四氟乙烯，丁晴橡胶

弹簧

50CrVA（弹簧钢）

QDQ421F燃气气动紧急切断阀性能规范：

压力等级

2.5/4.0Mpa

气缸工作压力

≤2.0Mpa

使用温度

-40~+80℃

气缸使用介质

氮气`无水空气

使用介质

天然气，液化气，

熔闭时间

±70℃

关闭时间

≤5秒

气缸开启压力

≥0.5-0.7Mpa

QDQ421F燃气气动紧急切断阀主要尺寸：

DN

L

H

D

D1

D2

b

f

z-d

15

130

215

95

65

45

16

2

4-14

20

150

255

105

75

55

16

2

4-14

25

160

285

115

85

65

16

2

4-14

32

180

300

135

100

78

18

2

4-18

40

200

320

145

110

85

18

2

4-18

50

230

380

160

125

100

20

3

4-18

65

290

420

180

145

120

22

3

8-18

80

310

450

195

160

135

22

3

8-18

100

350

520

230

190

160

24

3

8-23

125

400

558

270

220

188

28

3

8-23

150

480

750

300

250

218

30

3

8-25

200

600

950

360

310

278

34

3

12-25

250

650

1050

425

370

322

36

3

12-30

300

750

1120

485

430

390

40

3

16-30



迦百农公司温馨提醒：以上所有资料仅供参考，具体参数请电话咨询！电话热线：021-66093326

JBN-QDQ421F燃气气动紧急切断阀

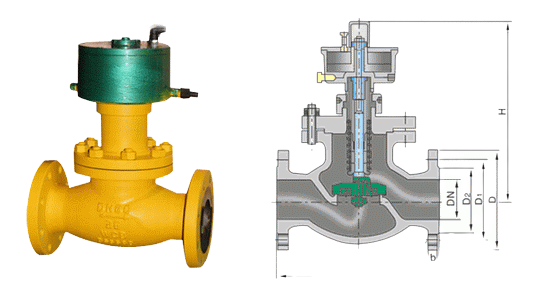

QDQ421F燃气气动紧急切断阀外形结构图：
