J21B外螺纹氨用截止阀产品概述:
J21B外螺纹氨用截止阀简称(氨阀)经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体中。使用时通过氨用截止阀使气体压力降至实验所需范围,再经过其它控制阀门细调,使气体输入使用系统。最常用的减压阀为氨用截止阀,简称氨用阀。
J21B外螺纹氨用截止阀阀体、阀盖材质采用灰铸铁,密封面巴氏合金-40℃+150℃是安装在制冷系统的设备或管路上,用以接通和切断制冷工质流动的通道,在使用过程中遇到温差幅度变动环境下能自然达到化学处理性能。适于温度-40~+150摄氏度的氨、氨液介质的管路及液化气管路上作启闭作用。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。
J21B外螺纹氨用截止阀工作原理:
J21B外螺纹氨用截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
J21B外螺纹氨用截止阀主要零件材料:
零件名称 |
阀体、阀盖 |
阀瓣 |
阀杆 |
垫片 |
填料 |
J21B-25Z |
铸 铁 |
碳 钢 |
优质碳钢 |
聚四氟乙烯 |
聚四氟乙烯 |
J21F-25Z |
J21B外螺纹氨用截止阀性能规范:
公称压力 |
试验压力 PS(MPa) |
工作压力 |
工作温度 |
适用介质 |
|
壳体 |
密封 |
||||
2.5 |
2.75 |
3.75 |
2.5 |
≤150 |
氨、氨液 |
J21B外螺纹氨用截止阀主要尺寸:
公称通径 |
尺 寸(mm) |
|||||
L |
D |
D1 |
H |
H1 |
D2 |
|
10 |
175 |
14 |
20 |
170 |
190 |
80 |
15 |
180 |
20 |
26 |
170 |
150 |
80 |
20 |
190 |
23 |
30 |
175 |
155 |
100 |
25 |
213 |
28 |
34 |
190 |
165 |
120 |
32 |
- |
- |
- |
- |
- |
140 |
迦百农公司温馨提醒:以上所有资料仅供参考,具体参数请电话咨询!电话热线:021-66093326
永续经营,创造卓越
JBN-J21B外螺纹氨用截止阀

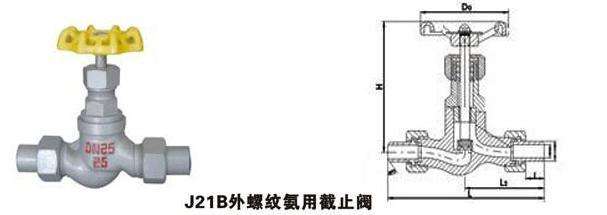

J21B外螺纹氨用截止阀外形结构图:
