Y14H波纹管式减压阀概述：
Y14H-16P小波纹管式减压阀属于直接作用式波纹管弹簧减压阀。主要由波纹管、调节弹簧、阀座、阀瓣等零件组成，利用波纹管传感阀门压力驱动阀瓣，改变和控制阀门开度实现减压稳压功能。通过调节调节螺栓设定出口压力。Y44H/Y型直接作用式波纹管减压阀调压、稳压动作灵敏平衡，适用于气体和液体介质的管路使用。
Y14H波纹管式减压阀产品特点
1.体积小，重量轻。
2.压力检测装置使用波纹管，耐久性好。
3.通过旋转塑料手轮即可调节压力，无需工具。
4.内装过滤网，可保护阀性能不受灰尘杂质影响。
5.采用内螺纹连接，安装方便。
6.阀体、阀座均采用不锈钢材料，使用寿命长。
Y14H波纹管式减压阀适用范围：
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
Y14H波纹管式减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体底盖 |
1Cr18Ni9Ti |
|
阀盖 |
铸造铝合金 |
|
阀杆 |
2Cr13 |
|
阀座 |
2Cr13 |
|
钢球 |
2Cr13 |
|
波纹管 |
1Cr18Ni9Ti |
|
手轮 |
耐热塑料 |
|
主阀弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
Y14H波纹管式减压阀主要技术参数和性能指标
|
公称压力（MPa） |
1.6 |
|
壳体试验压力（MPa）* |
2.4 |
|
密封试验压力（MPa） |
1.6 |
|
最高进口压力（MPa） |
1.6 |
|
出口压力范围（MPa） |
0.05-1.0 |
|
压力特性偏差（MPa）△P2P |
GB12244-1989 |
|
流量特性偏差（MPa）△P2P |
GB12244-1989 |
|
最小压差（MPa） |
0.15 |
|
渗漏量 |
GB12244-1989 |
|
适用介质 |
蒸汽、空气、液体 |
|
工作温度 |
≤220℃ |
*：壳体试验不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。
Y14H波纹管式减压阀外形尺寸单位mm
|
公称通径 |
L |
H |
H1 |
G |
|
DN15 |
85 |
140 |
52 |
1/2″ |
|
DN20 |
95 |
143 |
55 |
3/4″ |
|
DN25 |
105 |
146 |
58 |
1″ |
迦百农公司温馨提醒：以上所有资料仅供参考，具体参数请电话咨询！电话热线：021-66093326
永续经营，创造卓越
JBN-Y14H波纹管式减压阀

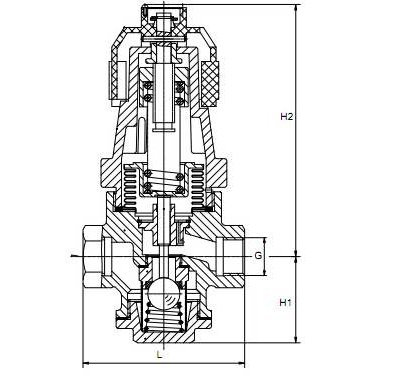

Y14H波纹管式减压阀外形结构图：
