Q661F气动焊接三片式球阀概述：

气动焊接三片式球阀技术选型：
气缸选配： AT、GT、AW
气缸形式：双作用单作用（弹簧复位式）
环境温度： -20℃-+80℃
气源压力：双作用4～8bar、单作用5～8bar
附件选项（可选）
回讯器：也叫限位开关，远程反馈开关信号（普通型、防爆型可选）
电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）
三联件：可对气源起稳压、过滤作用
手轮机构：在气源故障情况下，转动手轮机构，可实现手动开、关阀
电-气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）（注：电气定位器只有在阀门要需求调节功能才选配）
备注: 气缸参数请另参考所选配的气动执行器资料.

Q661F气动焊接三片式球阀技术参数：

公称通径DN(mm)	10	15	20	25	32	40	50	65	80	100
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa
阀体形式	三片式焊接阀体
连接形式	螺纹式、焊接式两用
阀芯形式	"O"型球形阀芯
密封填料	PTFE、柔性石墨
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
基本误差	带定位器：小于全行程的±2%
死区	带定位器：小于全行程的2%
可调范围	250：1
配置执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

Q661F气动焊接三片式球阀气动执行器参数：

执行器型号	单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

Q661F气动焊接三片式球阀零件材料：

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

Q661F气动焊接三片式球阀主要外形尺寸：

公称通径	气动执行器配型	尺寸标注代号压力：1.6mpa 单位：mm
		尺寸标注代号压力：1.6mpa 单位：mm
		L	T	H	S	K	Q	R	D
DN8	AT32Q	109	74	45	46.5	23	72	8	14
DN8	AT40Q	123.5	74	44	65	23	87	8	14
DN8	AT52Q	146	74	47	71.5	23	98	8	14
DN10	AT32Q	109	73	45	46.5	23	72	10	16
DN10	AT40Q	123.5	73	44	65	23	87	10	16
DN10	AT52Q	146	73	47	71.5	23	98	10	16
DN15	AT32Q	109	72	45	46.5	23	72	15	22
DN15	AT40Q	123.5	72	44	65	23	87	15	22
DN15	AT52Q	146	72	47	71.5	23	98	15	22
DN20	AT52Q	146	80	54	71.5	26.5	98	20	27
DN25	AT52Q	146	90	64	71.5	28	98	25	32
DN25	AT63Q	170	90	56	83.5	28	116	25	32
DN32	AT63Q	170	103	68	83.5	36	116	32	40
DN40	AT75Q	184	115	73	96	38.5	128	40	48
DN50	AT83Q	211	138	84	104	44	136	50	57
DN65	AT92Q	265	176	95	109	61	146	65	75
DN80	AT105Q	275	198	100	125	70	153	75	89
DN100	AT125Q	305	240	112	147	82	190	100	110

迦百农公司温馨提醒：以上所有资料仅供参考，具体参数请电话咨询！电话热线：021-66093326

首页 ꄲ 气动阀门系列 ꄲ Q661F气动焊接三片式球阀详情页

永续经营，创造卓越

JBN-Q661F气动焊接三片式球阀

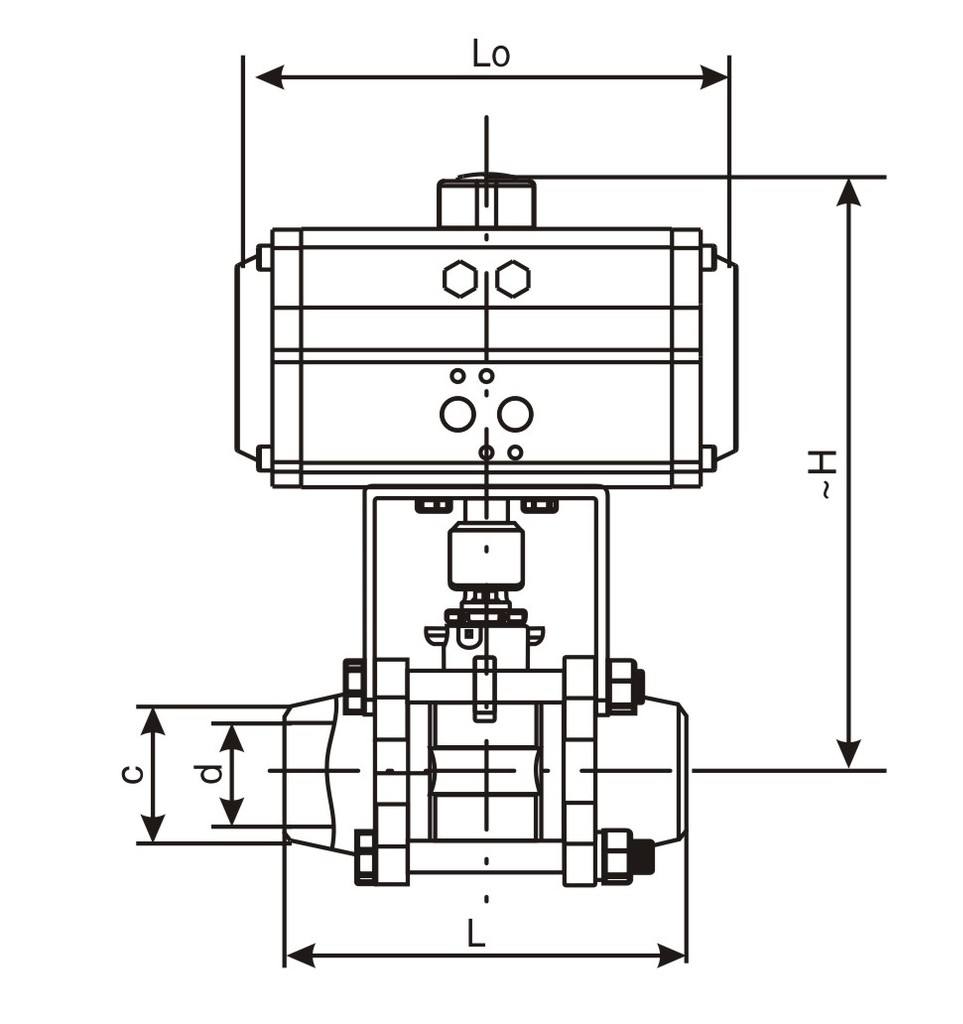

Q661F气动焊接三片式球阀外形结构图：
