Jy41W氧气截止阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有zui好的防爆阻燃性能,消除了氧气管路上的不安全因素。
带旁通氧气专用截止阀特点:
1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会产生火花。因此,氧气截止阀具有zui好的防燃阻火性能。
2、安全可靠:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠。
带旁通氧气专用截止阀主要性能参数
公称通径(DN) |
15-400 |
|||
公称压力(MPa) |
1.6 |
2.5 |
4.0 |
|
试验压力(MPa) |
强度 |
2.4 |
3.75 |
6.0 |
密封 |
1.76 |
2.75 |
4.4 |
|
适用温度 |
≤200℃ |
|||
适用介质 |
氧气 |
|||
阀体 |
硅黄铜、不锈钢 |
|||
阀杆 |
不锈钢 |
|||
阀芯 |
铜、不锈钢 |
|||
填料 |
聚四氟乙烯 |
带旁通氧气专用截止阀主要外形和连接尺寸
公称压力 |
公称直径DN(mm) |
D |
D1 |
D2 |
K |
L |
L1 |
L2 |
F |
F1 |
C |
Z-d |
H |
H1 |
H2 |
1.6 |
DN250 |
405 |
320 |
/ |
355 |
650 |
350 |
233 |
3 |
/ |
30 |
12-φ25 |
1140 |
1060 |
256 |
DN300 |
460 |
375 |
/ |
410 |
750 |
400 |
233 |
4 |
/ |
30 |
12-φ25 |
1280 |
1200 |
256 |
|
DN350 |
520 |
435 |
/ |
470 |
850 |
430 |
233 |
4 |
/ |
34 |
16-φ25 |
1380 |
1300 |
312 |
|
DN400 |
580 |
485 |
/ |
525 |
950 |
460 |
306 |
4 |
/ |
36 |
16-φ30 |
1450 |
1320 |
328 |
|
DN450 |
640 |
545 |
/ |
585 |
1050 |
560 |
306 |
4 |
/ |
40 |
20-φ30 |
1490 |
1350 |
328 |
|
DN500 |
705 |
608 |
/ |
650 |
1150 |
560 |
370 |
4 |
/ |
44 |
20-φ34 |
1630 |
1460 |
450 |
|
DN600 |
840 |
718 |
/ |
770 |
1350 |
600 |
395 |
5 |
/ |
48 |
20-φ41 |
1750 |
1600 |
560 |
|
2.5 |
DN250 |
425 |
332 |
/ |
370 |
650 |
350 |
233 |
3 |
/ |
36 |
12-φ30 |
1140 |
1060 |
256 |
DN300 |
485 |
390 |
/ |
430 |
750 |
400 |
233 |
4 |
/ |
40 |
16-φ30 |
1280 |
1200 |
256 |
|
DN350 |
550 |
448 |
/ |
490 |
850 |
430 |
233 |
4 |
/ |
44 |
16-φ34 |
1380 |
1300 |
312 |
|
DN400 |
610 |
505 |
/ |
550 |
950 |
460 |
306 |
4 |
/ |
48 |
16-φ34 |
1450 |
1320 |
328 |
|
DN450 |
660 |
555 |
/ |
600 |
1050 |
560 |
306 |
4 |
/ |
50 |
20-φ34 |
1490 |
1350 |
328 |
|
DN500 |
730 |
610 |
/ |
660 |
1150 |
580 |
370 |
4 |
/ |
52 |
20-φ41 |
1630 |
1460 |
450 |
|
DN600 |
840 |
718 |
/ |
770 |
1350 |
600 |
395 |
5 |
/ |
56 |
20-φ41 |
1750 |
1600 |
560 |
|
4.0
|
DN250 |
445 |
345 |
313 |
385 |
650 |
350 |
233 |
3 |
4.5 |
42 |
12-φ34 |
1140 |
1060 |
256 |
DN300 |
510 |
408 |
364 |
450 |
750 |
400 |
233 |
4 |
4.5 |
46 |
16-φ34 |
1280 |
1200 |
256 |
|
DN350 |
570 |
465 |
422 |
510 |
850 |
430 |
233 |
4 |
5 |
52 |
16-φ34 |
1380 |
1300 |
312 |
|
DN400 |
655 |
535 |
474 |
585 |
950 |
460 |
306 |
4 |
5 |
58 |
16-φ41 |
1450 |
1320 |
328 |
|
DN450 |
680 |
560 |
524 |
610 |
1050 |
560 |
306 |
4 |
5 |
60 |
20-φ41 |
1490 |
1350 |
328 |
|
DN500 |
755 |
612 |
576 |
670 |
1150 |
580 |
370 |
4 |
5 |
62 |
20-φ48 |
1630 |
1460 |
450 |
|
DN600 |
890 |
730 |
678 |
795 |
1350 |
600 |
395 |
5 |
6 |
62 |
20-φ54 |
1750 |
1600 |
560 |
迦百农公司温馨提醒:以上所有资料仅供参考,具体参数请电话咨询!电话热线:021-66093326
永续经营,创造卓越
JBN-带旁通氧气专用截止阀

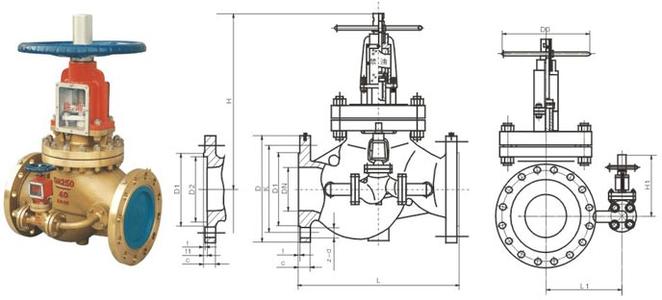

带旁通氧气专用截止阀外形结构图:
